Усовершенствованные автоматические выключатели ВА57 ТМ TEXENERGO

Усовершенствованные автоматические выключатели ВА57 ТМ TEXENERGO
12 августа 2016
В 2013 году мы разработали по-настоящему современные, модернизированные автоматические выключатели ВА5135, ВА5735 и ВА57Ф35.

Используемые в автоматических выключателях ВА57, ВА51 и ВА04 технические решения позволили нам добиться высокого уровня качества выпускаемой продукции, сохранив при этом разумную рыночную цену.  Надежность и востребованность данного решения подтверждают неоднократно проводимые нами тестовые испытания резьбового соединения на соответствие ГОСТ 50345-2010 (МЭК 60898-1:2003)

За все время производства и реализации (с 2010 года) выпускаемых нашей компанией автоматических выключателей марки ВА5135, не было получено ни одной претензии, ни один возврат изделий из-за низкого качества или несоответствия заявленным характеристикам не был произведен .Отделом по контролю качества было зафиксировано всего несколько случаев замены выключателей и исключительно по причине механических повреждений. Эти факты свидетельствует о высоком качестве и удовлетворительных потребительских свойствах изделий.

В интернете можно обнаружить скептическое отношение к используемому нами способу крепления выводных шин автомата, однако, данный способ использовался, например, в 90-х годах рядом отечественных заводов (один из них - ОАО «ДЗНВА») и зарекомендовал себя как простой и надежный. Это подтверждается и полученной нами в результате мониторинга претензионной работы статистикой.

Также, приведенные данные подтверждаются результатами использования ВА57 при сборке щитового оборудования на нашем собственном производстве, которое  одновременно выполняет и роль испытательной площадки для новых изделий.

Высокий уровень исполнения и качества выключателей ВА57 подтверждают не только наши клиенты, но и многократные испытания в различных лабораториях, включая всемирно известную лабораторию концерна DEKRA.


Сегодня концерн DEKRA – это один из международных лидеров в области независимой экспертизы и безопасности. DEKRA объединяет более 25 000 сотрудников в 50 странах мира. Ежегодно специалистами DEKRA проводится более 22 млн. осмотров и проверок автомобилей и составляется более 1,5 млн. экспертных и оценочных отчетов.



 Протокол испытания автоматов ВА5735 и ВА57Ф35 в лаборатории DEKRA.


То же самое относится и к ВА5735, выпускаемых нашей компанией с 2013 года.
За два года производства и продаж мы имеем нулевую статистику по претензиям от потребителей.

В начале 2014 года, было решено изменить способ крепления проводников к выводам автомата. Проанализировав имеющиеся решения, мы пришли к выводу:
  • Есть надежные, но дорогостоящие решения с возможностью восстановления и ремонта автомата в случае срыва резьбы или проворачивании крепежной гайки, как например у компании Schneider Electric;
  • Имеются экономные, но не надежные способы крепления, не позволяющие восстановить автоматический выключатель в случае повреждения этого узла.
Нами было найдено достаточно простое и экономичное решение, когда непосредственно в корпусе за шиной в специально изготовленное гнездо, вставляется гайка с люфтом 0,5 мм., а проходное отверстие на шине имеет диаметр на 1 мм больше отверстия в гайке. При этом становится практически невозможно провернуть крепежную гайку случайным образом, так как прилагаемые усилия должны иметь значения, многократно превышающие допустимые, чтобы разорвать корпус автоматического выключателя в самом прочном и надежном месте. Что весьма маловероятно.

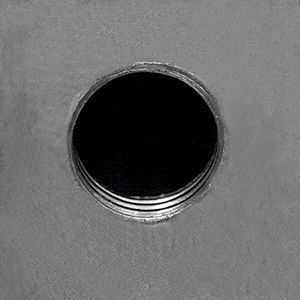

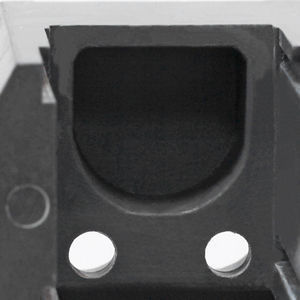

 g2.jpg g1.jpg
 было стало

Сечение шины осталось без изменений в сторону экономии расхода материала даже на маленькие токи, с целью повышения надежности работы выключателя в месте контакта с внешними проводниками, что достигается повышенной стойкостью к механическим воздействиям и улучшенными электрическими характеристиками, как плотность тока и переходное сопротивление. В случае повреждения или срыва резьбы на гайке, конструкция автоматического выключателя позволяет ее заменить. При этом необходимо обратить внимание, что марка стали, из которой изготовлена гайка, должна быть не менее 8.8.

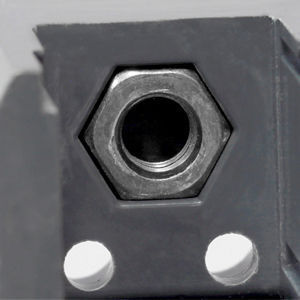

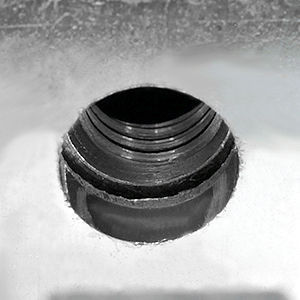

g4.jpg g3.jpg
     было стало

Для повышения надежности резьбового соединения нами была изменена конструкция выводных шин автоматических выключателей: вместо резьбы в шине, изготовленной из цветного металла, под выводную шину была вмонтирована стальная гайка. При возникновении замечаний по работе автоматических выключателей производства компании TEXENERGO или по их конструктивному исполнению, а так же, если у Вас имеются предложения по изменению и улучшению качества или применяемых технических решений, мы с радостью учтем их в нашей дальнейшей работе.

При разработке, производстве и продаже продукции и изделий под маркой TEXENERGO, компания руководствуется прежде всего первостепенной задачей обеспечения высокого уровня качества и надежности выпускаемой и поставляемой на рынок потребителям продукции электротехнического назначения.

Выпускаемые компанией автоматические выключатели являются примером непосредственного исполнения поставленной задачи Президентом РФ по импортозамещению, конкурентоспособности и достижению сбалансированной и доступной цены для отечественного потребителя.
